מבנה בית דפוס באזור התעשייה של אשקלון: מפת עדות לגובה רצפת בטון

מפת עדות לגובה רצפת הבטון של מבנה בית דפוס חדש באזור התעשייה של אשקלון, אחרי היציקה: פוליגון בקרה מקומי, עיגון לנקודת הגובה של האתר וכ-90 נקודות גובה ברחבי הרצפה.

הפרויקט: גובה הרצפה, אחרי שהבטון התקשה

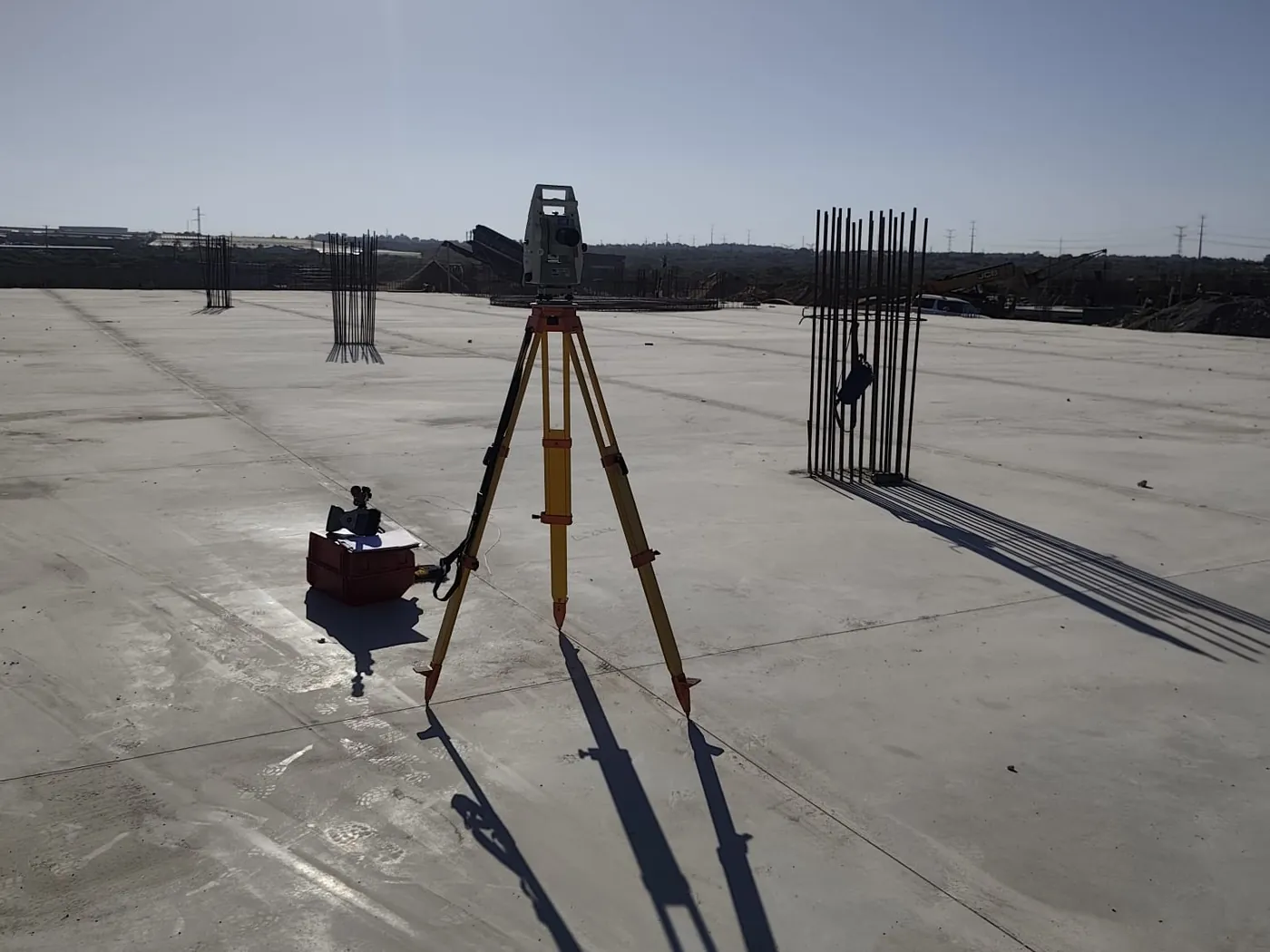

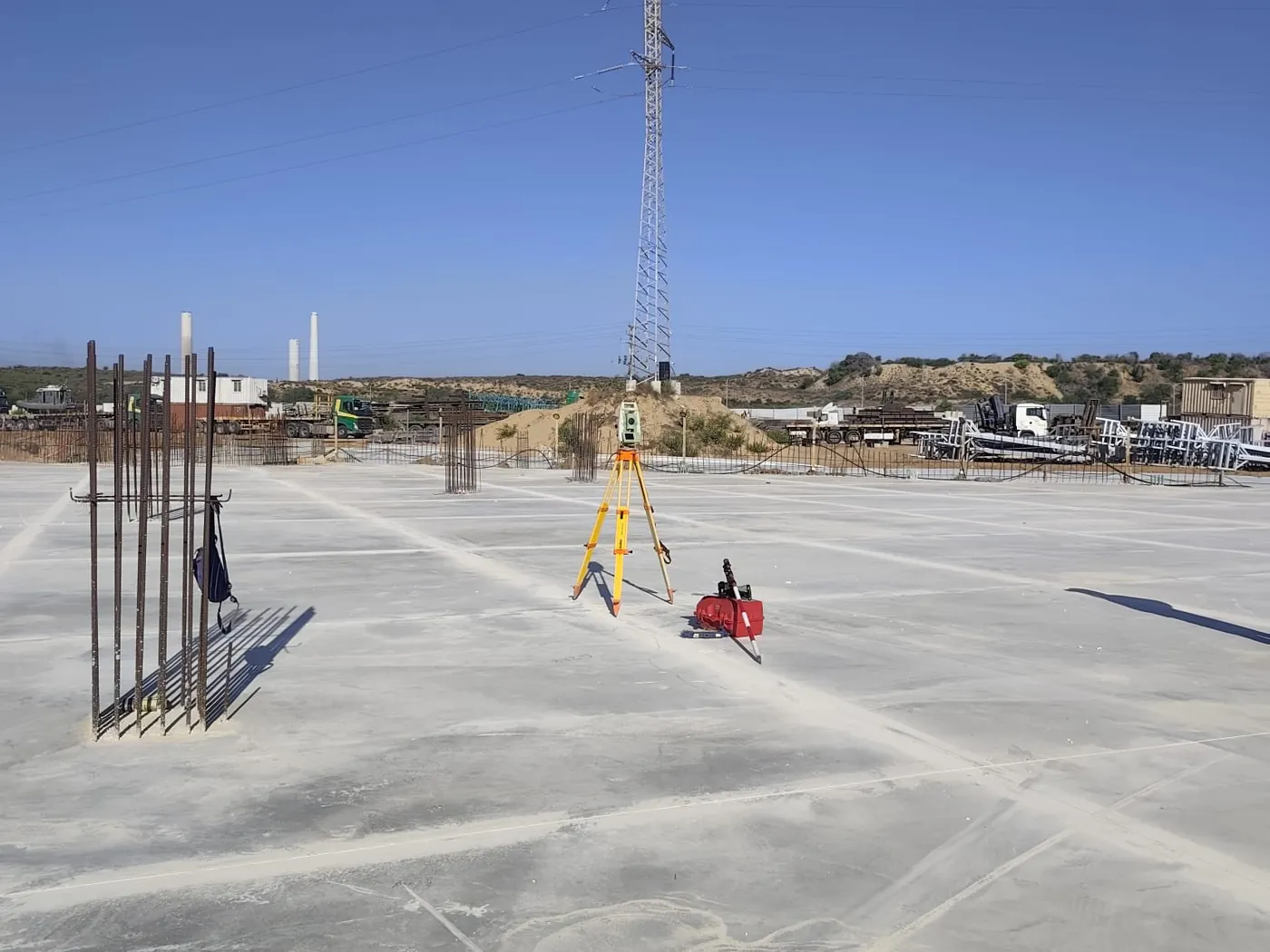

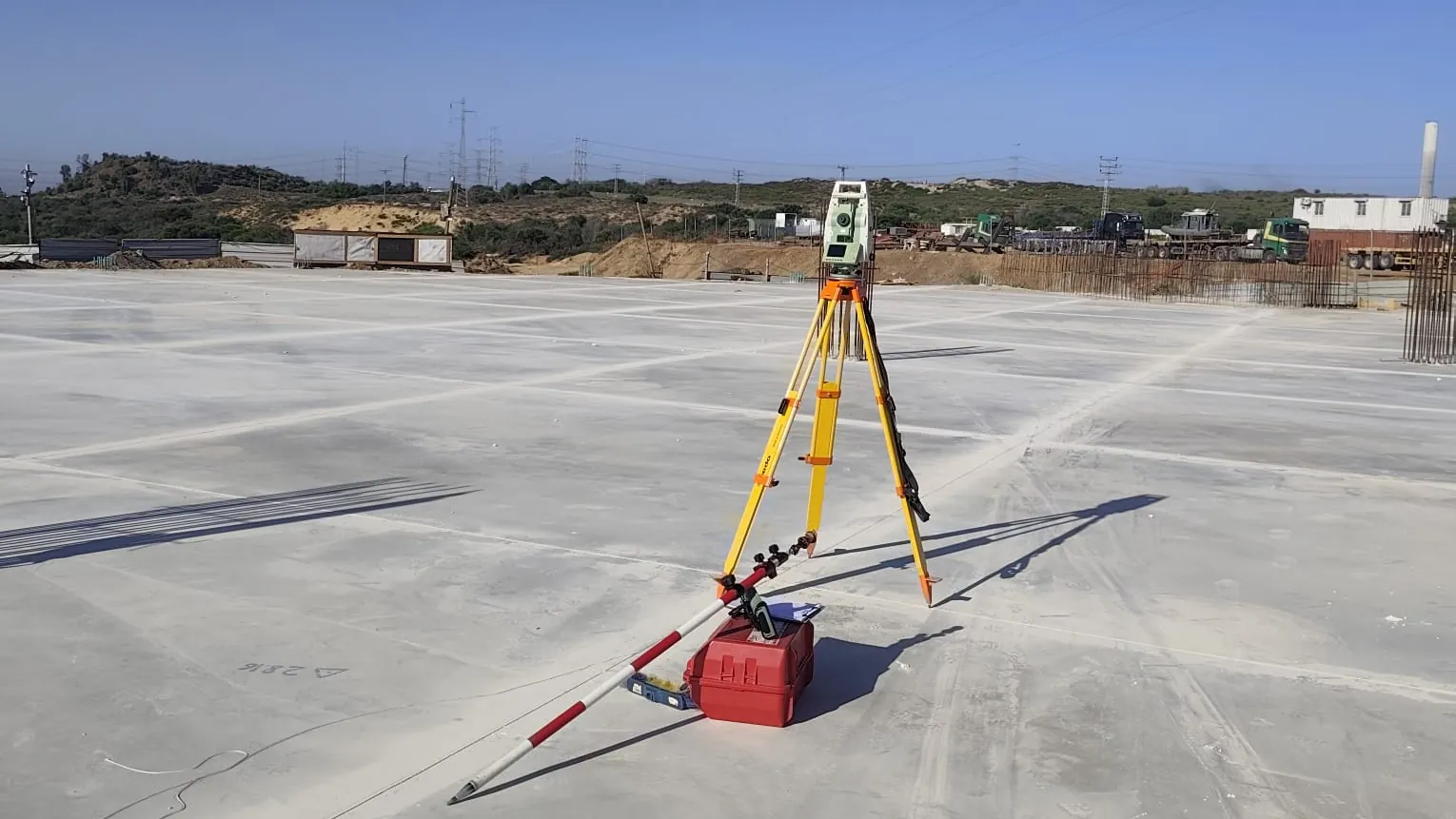

מדדנו את גובה רצפת הבטון של מבנה בית דפוס חדש באזור התעשייה של אשקלון, אחרי היציקה, והפקנו ממנה מפת עדות. המפה מתעדת את הגובה שבו הרצפה נוצקה בפועל, נקודה אחר נקודה, כדי שאפשר יהיה להשוות אותו לגובה המתוכנן.

ברצפה של מבנה תעשייה הגובה אינו פרט שולי. עליה יעמדו מכונות, מדפים ומשטחי עבודה, ואליה מתחברים פתחים, רמפות ושיפועי ניקוז. מפת עדות שנעשית מיד אחרי היציקה נותנת לקבלן ולמזמין תמונה מדודה של מה שנבנה, לפני שהשלבים הבאים מכסים את הרצפה.

גבהים לפי נקודת הייחוס של האתר

באתר כבר הייתה נקודת גובה שכל הביצוע נשען עליה, והמזמין מסר לנו אותה. עיגנו אליה את המדידה שלנו, כך שהגבהים במפה נמצאים באותה מערכת שבה תוכננה ונוצקה הרצפה. מדידה שיושבת על נקודת ייחוס אחרת יכולה להיות מדויקת לעצמה ועדיין לא ניתנת להשוואה לתכנון.

לפני המדידה הקמנו באתר פוליגון בקרה מקומי בחמש נקודות סביב המשטח. בנוסף בדקנו את נקודות הגובה שקיבלנו מול נקודות נוספות באתר, ותיעדנו את תוצאת הבדיקה בטבלה על גבי המפה. מי שקורא את המפה יודע בדיוק על מה נשענים המספרים שבה.

מה נמסר: כ-90 נקודות גובה על מפה אחת

על פני הרצפה מדדנו כ-90 נקודות גובה, בתוך המשטח ולאורך ההיקף שלו, והפקנו מהן מפת עדות בקנה מידה 1:250. כל נקודה מופיעה במפה עם הגובה שנמדד בה.

המפה אומרת במפורש גם מה אינו חלק ממנה: היא אינה מיועדת לצורכי רישום, קו ההיקף של הרצפה משורטט להמחשה בלבד, ומפלסים תת קרקעיים לא נמדדו. מפת עדות שמגדירה את הגבולות שלה חוסכת ויכוח מאוחר יותר על מה נבדק ומה לא.
