פרטי הפרויקט
- מיקום
- מטמנות אפעה
- תקופה
- 2026, בביצוע
- הפרויקט
- הקמת תא הטמנה חדש בין שני תאים פעילים
- אזור
- הנגב, באזור דימונה וערד
- נקודות סימון בשלב העפר
- 178
- רשת גבהים
- 55 נקודות ברשת של 20 מטר
- מדרונות
- 38 נקודות במדרון העליון, 47 בתחתון
- שיפוע מדרון
- 1:3
- גבול יריעה
- 38 נקודות
- שטח הסימון
- כ-260 על 190 מטר
- ליווי
- שוטף, לאורך הביצוע
הפרויקט: עבודות עפר לתא הטמנה חדש במטמנות אפעה

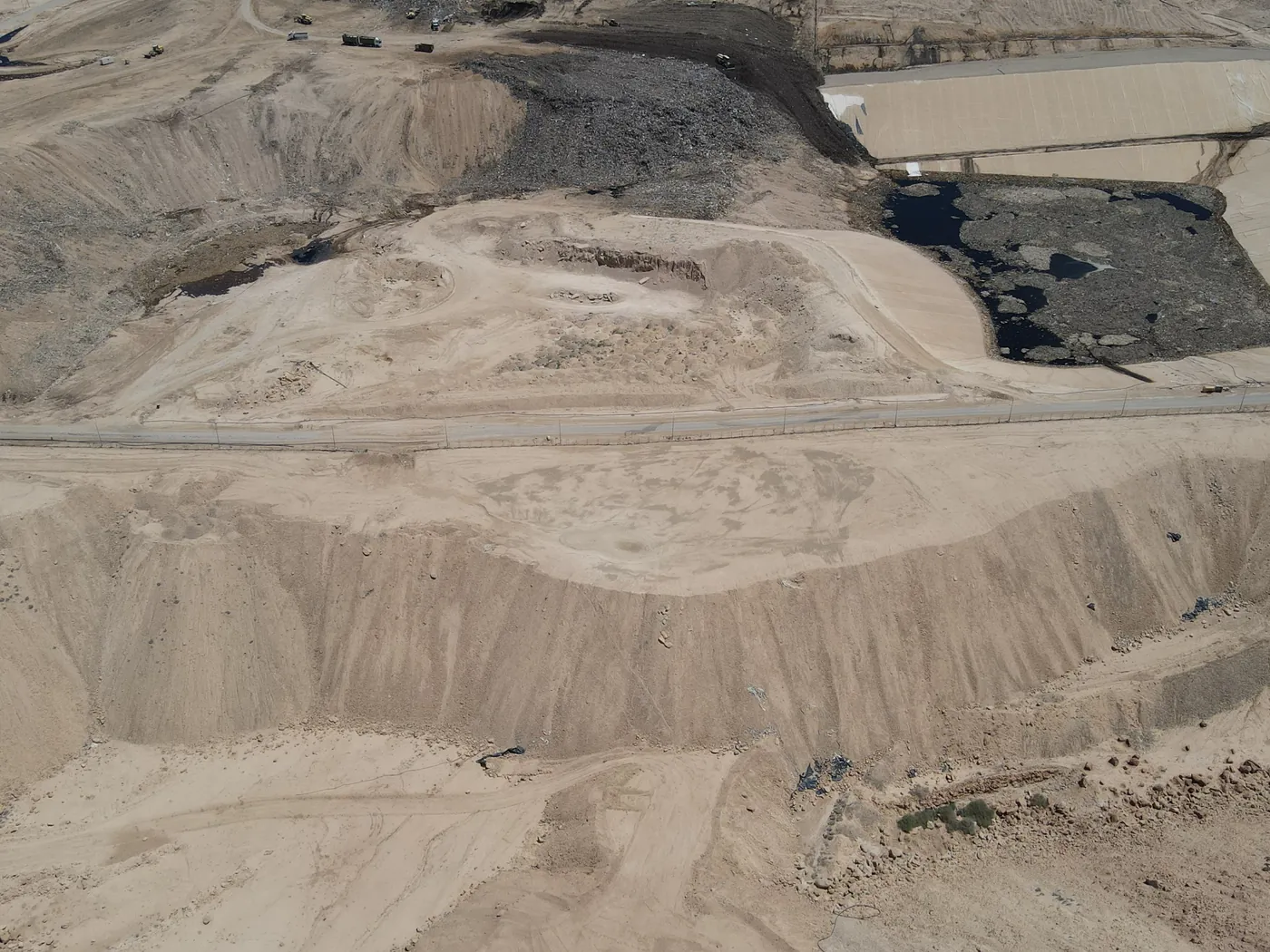

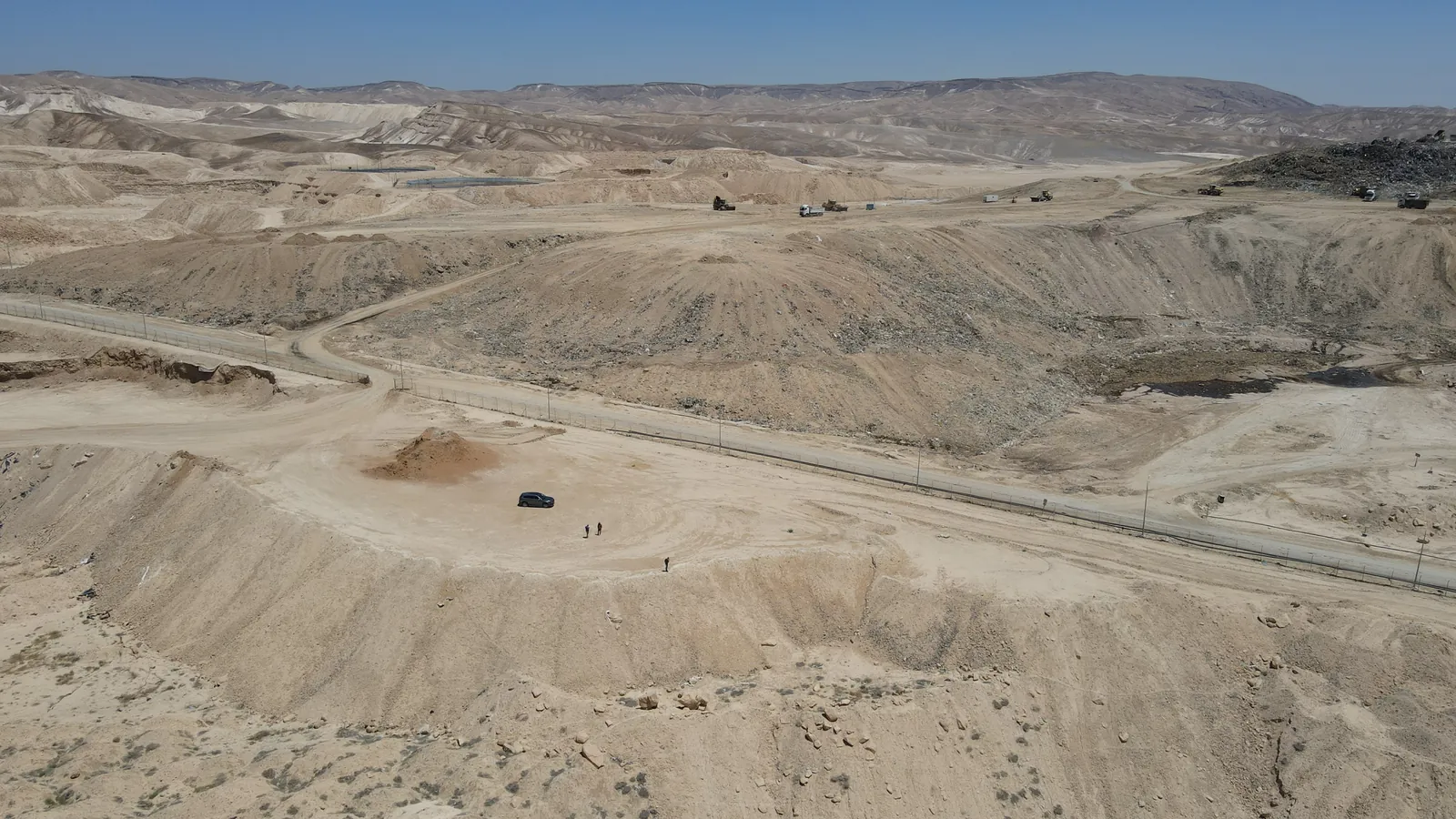

אנחנו מלווים במדידות את עבודות העפר בהקמת תא הטמנה חדש במטמנות אפעה, אתר ההטמנה שבנגב באזור דימונה וערד. התא נבנה בין שני תאים פעילים, לצד דרך האתר, ומודד מטעמנו מגיע לשטח לאורך הביצוע לפי קצב העבודה של קבלן העפר.
תא הטמנה הוא גאומטריה מדויקת לפני שהוא בור. הקרקעית, המדרונות והסוללות צריכים לעמוד בגבהים ובשיפועים שתוכננו, כי עליהם תונח יריעת האיטום ומהם ינוקזו התשטיפים. סטייה בגובה או בשיפוע בשלב העפר עוברת הלאה לכל שכבה שמעליה.
בדיקת פוליגון לפני הסימון הראשון
לפני שסימנו נקודה אחת, ביצענו בדיקת פוליגון לשלוש נקודות הבקרה שקיבלנו מהמזמין. הבדיקה נעשתה פעמיים: בתחנה כוללת בין הנקודות לבין עצמן, וב-GPS מול הרשת הארצית. אחת הנקודות נמצאה הרוסה, והנתונים של האחרות הראו שהרשת צריכה התייחסות לפני ביצוע.
את הממצאים העברנו בכתב, עם טבלה מלאה של הנמדד מול הנתון, וביקשנו את התייחסות המזמין. על בסיס הבדיקה הקמנו רשת בקרה לביצוע ברשת הארצית, שממנה נמדדות מאז כל נקודות הסימון באתר. המודד המוסמך של המשרד חתם על אישור המודד ועל הטפסים לתחילת העבודה, וכך כל גובה שנמסר לקבלן נשען על בסיס שנבדק ותועד.
178 נקודות סימון: רשת גבהים, מדרונות וגבול יריעה

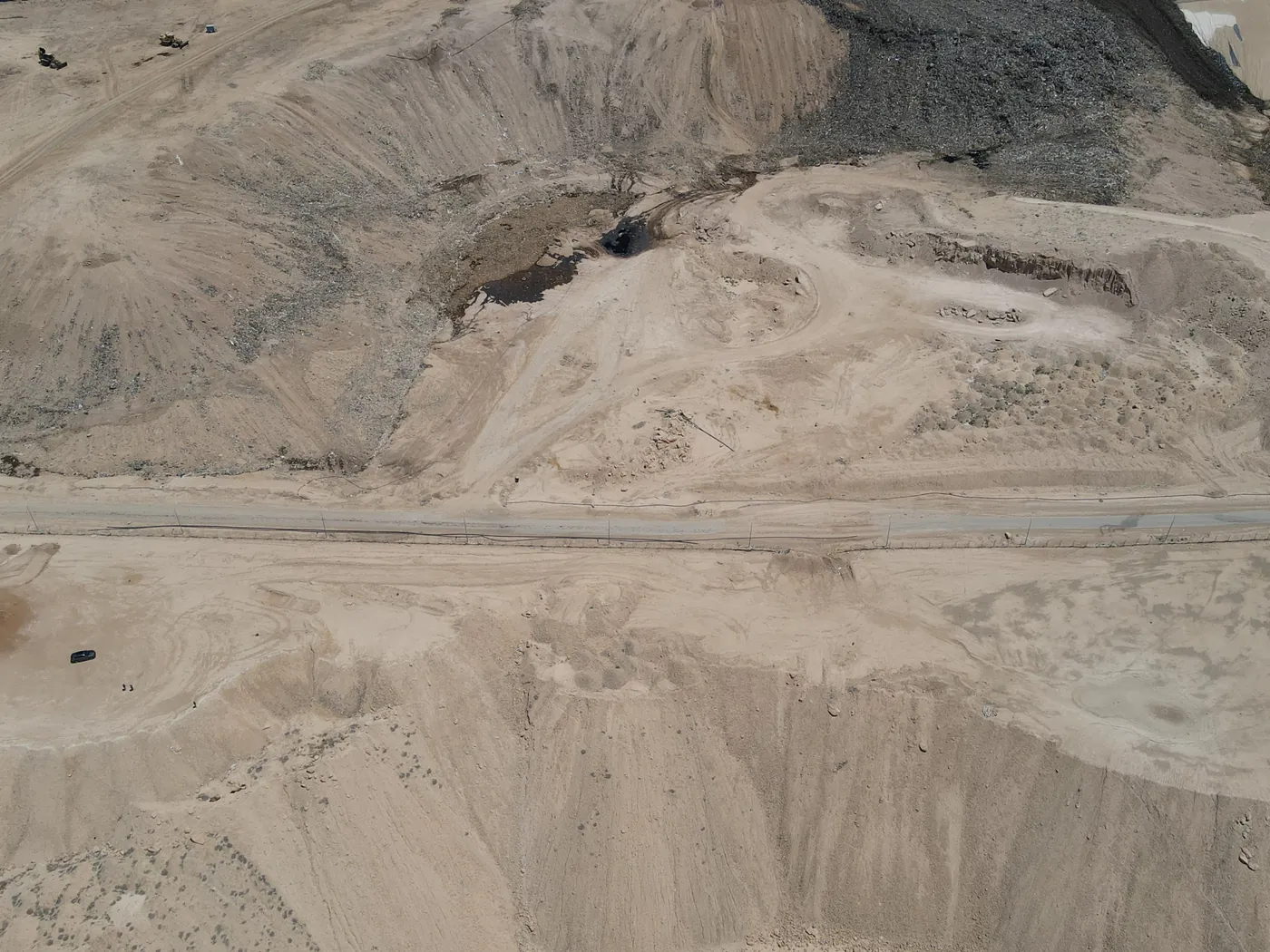

אחרי מדידת המצב הקיים סימנו את שלב העפר לפי תוכנית העבודה ולפי הנחיות הקבלן: 55 נקודות גובה ברשת של 20 מטר, ובכל אחת רשום כמה להוריד; 38 נקודות לאורך המדרון העליון; ו-47 לאורך המדרון התחתון, עם גובה שחושב לשיפוע 1:3.
בנוסף סימנו 38 נקודות לאורך גבול יריעת האיטום של התא השכן. היריעה היא שכבת האיטום של תא פעיל, והקבלן צריך לדעת איפה היא עוברת לפני שהכלים מתקרבים אליה.
מודד באתר לאורך כל הביצוע

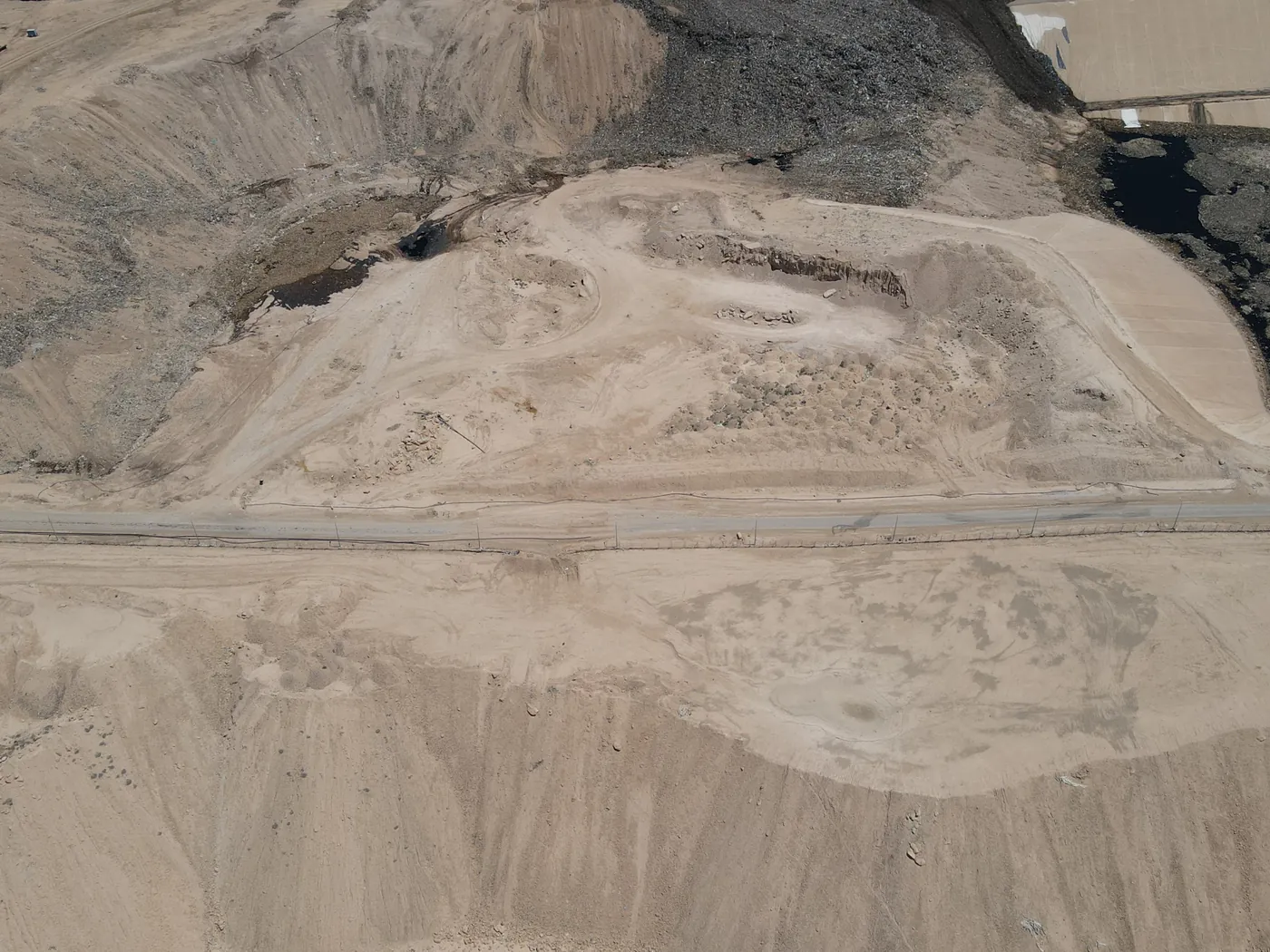

תא הטמנה מסומן בשלבים, לפי התקדמות העבודה. אחרי רשת הגבהים והמדרונות הגיע סימון הסוללה, ובהמשך תעלה לאורך דרך האתר. כל שלב מסומן לפי ההנחיות שהקבלן מעביר לפניו ומאותה רשת בקרה, כך שהשלבים מתחברים זה לזה.
בפרויקט עפר בהיקף כזה הקבלן צריך מודד שעובד לפי קצב הכלים. הנוכחות השוטפת באתר היא מה שמאפשר לסמן כל שלב בזמן, ולשמור את כל הסימונים על בסיס אחד מתחילת העבודה ועד סופה.
מדידות לעבודות עפר לקבלנים ולרשויות בדרום ובשפלה
אותה שיטת עבודה מתאימה לכל פרויקט עפר ותשתית שבו הגבהים והשיפועים הם המוצר עצמו: אתרי הטמנה, מאגרים, סוללות, כבישי גישה ופיתוח שטח. משרד המדידות שלנו מבצע מדידות הנדסיות לקבלני עפר ותשתיות, ליזמים ולרשויות בדרום ובשפלה.
בין לקוחות המשרד מעל 50 רשויות וגופים ציבוריים, לצד מאות קבלנים. בכל פרויקט כזה אנחנו מתחילים באותו מקום: בדיקה של נקודות הבקרה הקיימות, ורק אחר כך סימון.
מה סיפקנו בפרויקט
- בדיקת פוליגון: נקודות הבקרה שהתקבלו נבדקו בתחנה כוללת וב-GPS מול הרשת הארצית
- הקמת רשת בקרה לביצוע ברשת הארצית

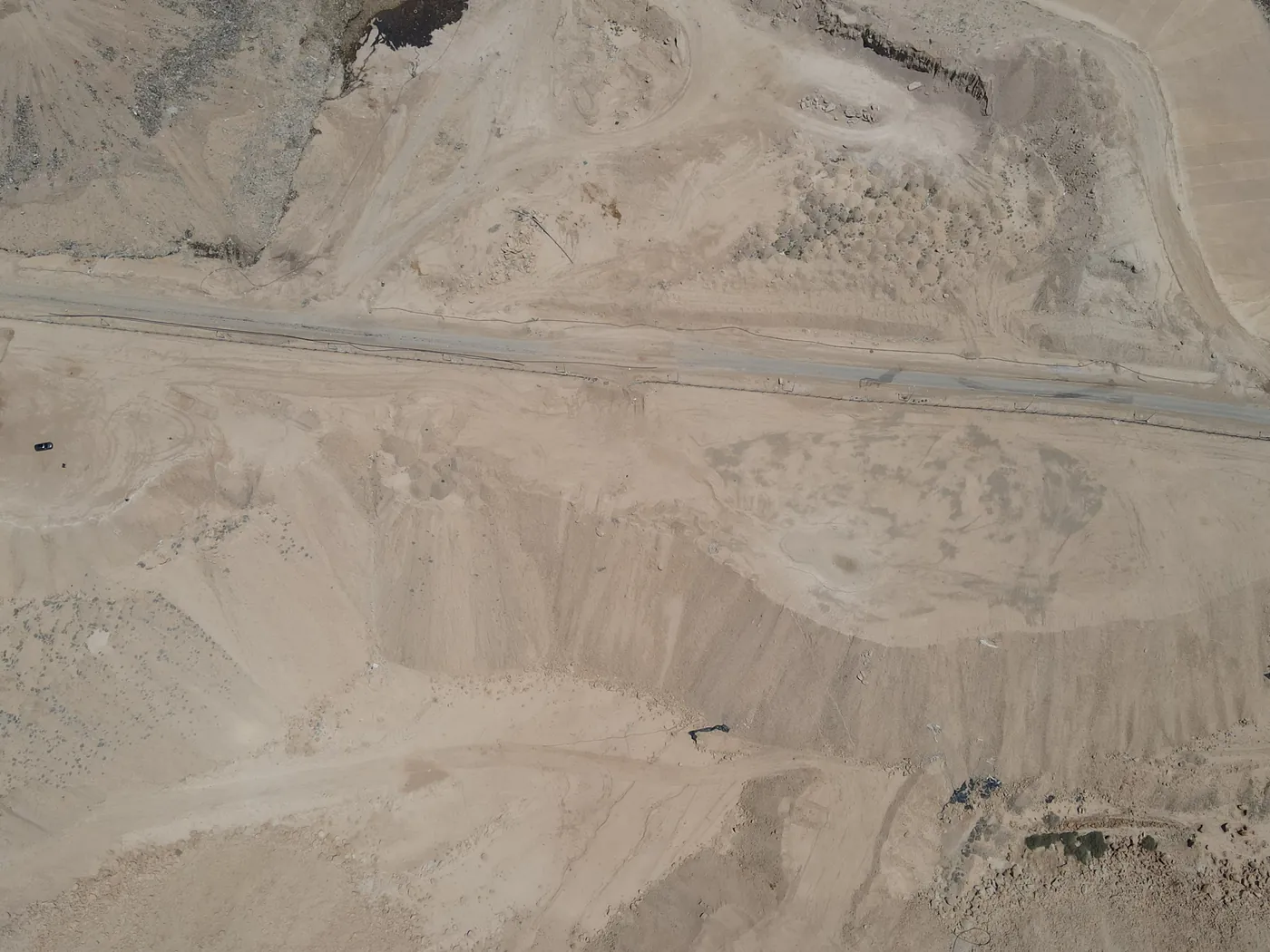

- מדידת מצב קיים של שטח התא
- סימון רשת גבהים לעבודות עפר, עם ערך חפירה בכל נקודה
- סימון מדרון עליון ומדרון תחתון, כולל חישוב גובה לשיפוע 1:3
- סימון גבול יריעת האיטום של התא השכן
- סימון סוללה ותעלה לאורך דרך האתר
- אישור מודד מוסמך וטפסים לתחילת העבודה
- ליווי מדידות שוטף לאורך הביצוע
