מתחם מגרשי הפאדל בפארק אשדוד ים

ביסוס רשת בקרה וסימון לביצוע של חמישה משטחי בטון למגרשי פאדל בפארק אשדוד ים, לפני היציקה.

חתך רוחב סכמטי של משטח מגרש פאדל ברוחב עשרה מטר, עם ירידה של שבעה סנטימטר מצד אחד לשני

השיפוע הרוחבי של משטח בודד, בהגזמה אנכית לצורך ההמחשה

פרטי הפרויקט

מיקום
פארק אשדוד ים, אשדוד
תקופה
2026
היקף המתחם
חמישה מגרשי פאדל על משטחי בטון נפרדים
מידות מגרש
20.00 על 10.00 מטר, מידה תקנית
שטח משטחי הבטון
כ-1,000 מ״ר
נקודות סימון
20, ארבע פינות לכל משטח
שיפוע רוחבי
7 ס״מ על פני 10 מטר, בכל אחד מהמשטחים
רשת בקרה
ארבע נקודות GPS ונקודת גובה מבוססת
הפרש גבהים במתחם
34 ס״מ בין המשטח הגבוה לנמוך

הפרויקט: מתחם פאדל בפארק אשדוד ים

בפארק אשדוד ים סימנו לביצוע חמישה משטחי בטון למגרשי פאדל, כל אחד 20 על 10 מטר, לפני שהבטון נוצק. המזמינה, חברת עשיבה חאלד בע״מ, כבר עבדה איתנו על פרויקט פאדל קודם, והפעם הוגדרה העבודה מראש כשלב אחד: רשת בקרה וסימון.

ההזמנה הייתה ממוקדת בשלב שקודם לבטון: רשת בקרה שתחזיק את כל המתחם, ועשרים נקודות שהקבלן יצוק לפיהן.

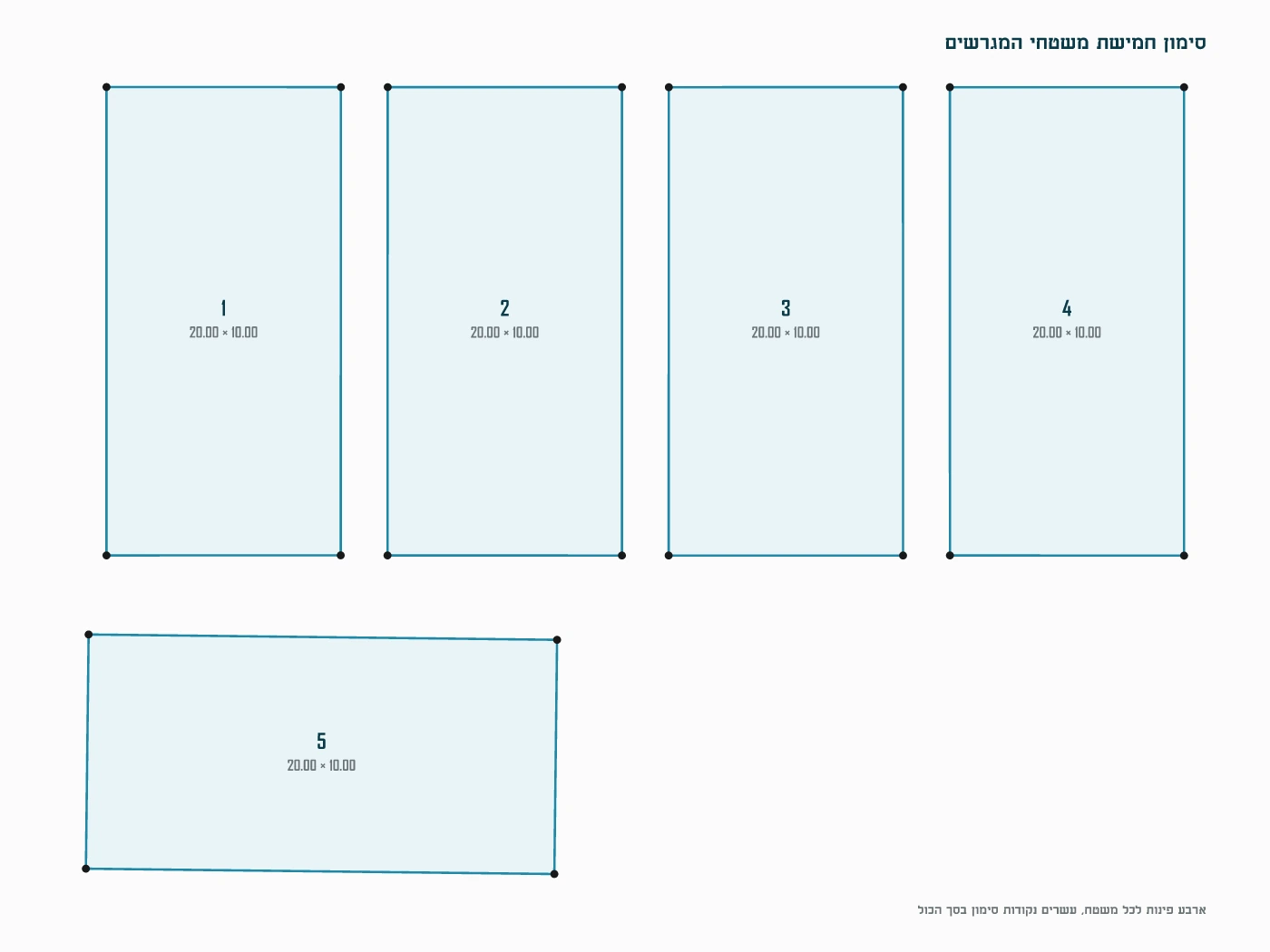

תכנית סימון של חמישה מגרשי פאדל בפארק אשדוד ים, ארבעה מגרשים בטור אחד ומגרש חמישי בניצב, עם עשרים נקודות סימון בפינות
חמשת המשטחים במיקומם בשטח, לפי נקודות הסימון שמדדנו

רשת הבקרה: למה מתחילים מארבע נקודות

לפני שמסמנים משטח אחד, צריך לדעת מאיפה מודדים. ביססנו באתר ארבע נקודות בקרה במדידת GPS, ועליהן הצבנו את התחנה הכוללת. נקודת גובה מבוססת שימשה עוגן לכל המפלסים במתחם.

הרשת הזו היא מה שמחזיק את כל השאר. כל אחת מעשרים נקודות הסימון נמדדה ממנה, כך שחמשת המשטחים יושבים באותה מערכת אחת. בלי רשת משותפת אפשר לסמן חמישה מגרשים מדויקים כל אחד לעצמו, שאינם מיושרים זה מול זה.

מידות מגרש פאדל: 20 על 10 מטר, בחמישה מגרשים

מגרש פאדל תקני הוא 20 על 10 מטר, ומידה זו אינה נתונה לפרשנות. סימנו את חמשת משטחי הבטון באותן מידות, ארבע פינות לכל משטח, עשרים נקודות בסך הכול.

במגרש בודד סטייה קטנה נשארת בתוך המגרש. בחמישה מגרשים סמוכים היא מצטברת לאורך השורה, והמרווחים ביניהם מפסיקים להיות אחידים. לכן כל הפינות נמדדו מרשת הבקרה, ולא כל אחת בהמשך לקודמתה.

השיפוע: 7 ס״מ שמחליטים אם המשטח מתנקז

לכל אחד מחמשת המשטחים תוכנן שיפוע רוחבי של 7 סנטימטר על פני 10 מטר. זו אינה סטייה אלא תכנון. המים צריכים לרדת מהמשטח לכיוון אחד, ולא לעמוד עליו.

סימנו את המפלס בשתי הפינות הגבוהות ובשתי הנמוכות של כל משטח, כך שהשיפוע מוגדר בשטח עוד לפני שהבטון נוצק. אחרי היציקה, תיקון שיפוע הוא שבירה ויציקה מחדש.

סימון על קרקע שיורדת 34 ס״מ

הקרקע במתחם אינה מישורית. בין הנקודה הגבוהה לנמוכה יש הפרש של 34 סנטימטר, וכל אחד מחמשת המשטחים תוכנן במפלס משלו.

המשמעות בשטח היא שאי אפשר לעבוד לפי גובה אחד. כל משטח קיבל את זוג המפלסים שלו, והמעברים בין משטח למשטח סומנו כפי שתוכננו.

מה נמסר לקבלן

בסיום מסרנו לקבלן את נקודות הסימון בשטח ואת רשת הבקרה שממנה נמדדו. עבודת המדידות באתר בוצעה בהובלת מודד מוסמך, והרשת נשארת באתר כך שאפשר לחזור ולבדוק כל נקודה בכל שלב של הביצוע.

העבודה באתר הזה התמקדה בביסוס הבקרה ובסימון המשטחים לפני היציקה. כך אנחנו מלווים קבלנים ויזמים בהקמת מתקני ספורט באשדוד, בשפלה ובדרום.

מה סיפקנו בפרויקט

  • ביסוס רשת בקרה באתר בארבע נקודות GPS
  • הצבת תחנה כוללת ועיגון המפלסים לנקודת גובה מבוססת
  • סימון לביצוע של חמישה משטחי בטון, ארבע פינות לכל משטח
  • קביעת מפלסי הגובה בכל משטח, כולל השיפוע הרוחבי המתוכנן
